Fiche Technique

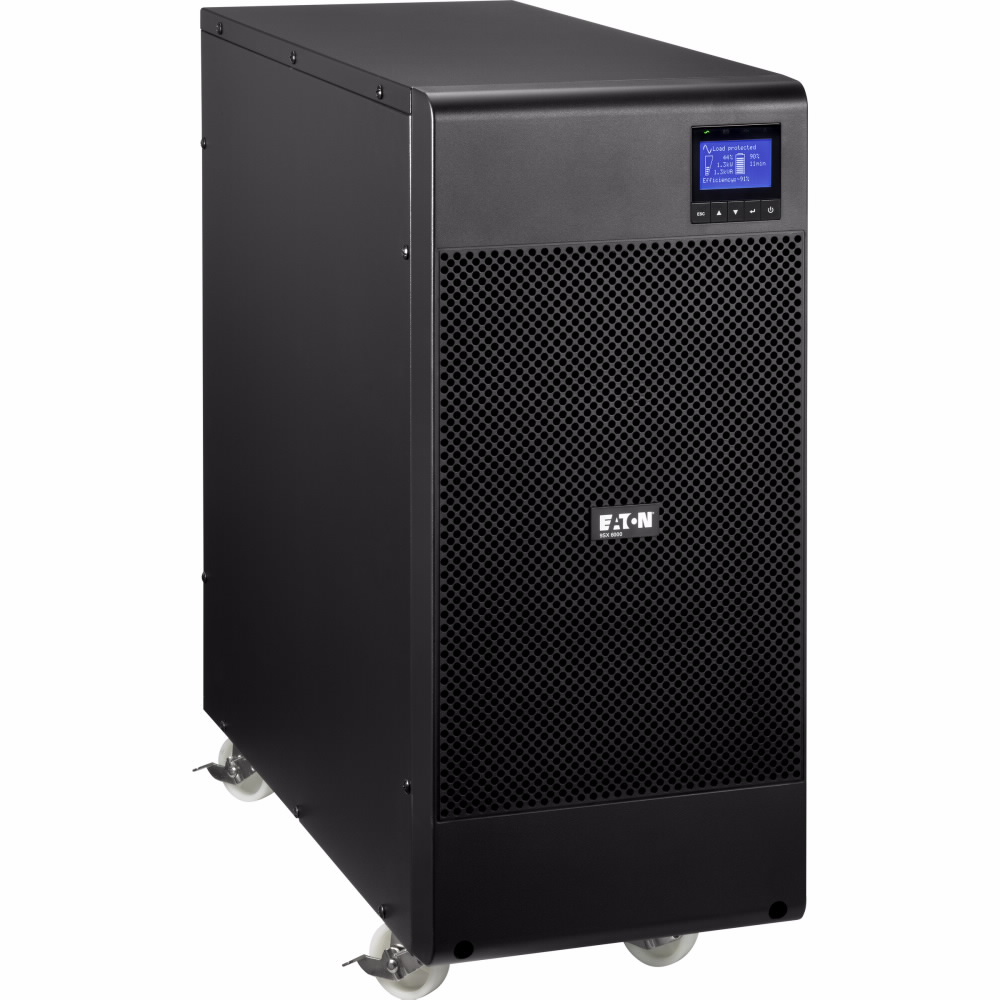

| NOM DU PRODUIT | Onduleur Eaton 9SX |
| NUMÉRO DE CATALOGUE | 9SX5KI |
| UPC | 743172091000 |
| LONGUEUR DU PRODUIT | 54.2 cm |
| HAUTEUR DU PRODUIT | 57.5 cm |
| LARGEUR DU PRODUIT | 24.4 cm |
| POIDS DU PRODUIT | 65.5 kg |
| CONFORMITÉ | Marquage CE TUV |
| CERTIFICATIONS | IEC/EN 62040-1 IEC/EN 62040-2 CE EAC |
| FRÉQUENCE SECONDAIRE - MAX | 60 Hz |
| FORME DU SIGNAL DE SORTIE | Onde sinusoïdale |
| NOMBRE DE COFFRETS DE BATTERIE MAX. | 4 |
| PUISSANCE | 4 500 W |
| FACTEUR DE PUISSANCE DE SORTIE | 0,9 |
| FORME | Tour |
| DISTORSION DE TENSION À LA SORTIE (CHARGE LINÉAIRE) - MAX | 3 |
| INCLUT LA CARTE RÉSEAU | Non |
| CONNEXION D'ENTRÉE | Câblé/connexion fixe |
| TENSION D’ENTRÉE - MIN | 120 V |
| TENSION DE SORTIE - MAX | 240 V |
| FRÉQUENCE SECONDAIRE - MIN | 50 HZ |
| COMPATIBILITÉ LOGICIELLE | Eaton Intelligent Power Manager (IPM), Eaton Intelligent Power Protector (IPP) |
| REMPLACEMENT DE LA BATTERIE | Batteries internes et modules de batteries externes (EBM) remplaçables à chaud |
| TYPE DE BATTERIE | Scellé, acide plomb |
| EFFICACITÉ | 94,2 |
| NOMBRE DE SORTIES CÂBLÉES | 1 |
| FONCTIONNALITÉS SPÉCIALES | Topologie on-line double conversion Surveille en permanence l'état de l'alimentation et régule la tension et la fréquence Fournit une puissance supérieure par rapport à tout autre onduleur pour une protection d’un facteur de puissance de 0,9 Rendement élevé, réduction des coûts d'énergie et de refroidissement Bypass interne permettant la continuité du service en cas de défaillance de l'onduleur ou d’un court-circuit en aval Afficheur graphique LCD dernière génération Consommation d'énergie (au niveau de l'onduleur global) Batteries remplaçables à chaud Technologie de gestion avancée des batteries (ABM) pour augmenter la durée de vie des batteries Sauvegarde longue durée avec jusqu'à 4 EBM en option |
| TYPE DE CONSTRUCTION | Isolé |
| TENSION DE SORTIE - MIN | 200 V |
| COULEUR | Noir |
| AUTONOMIE PROLONGÉE DE LA BATTERIE | Oui |
| PLAGE DE TENSION DE SORTIE | 200/208/220/230/240 V +/- 2% |
| TOPOLOGIE | Online/Double conversion |
| VALEUR BTU | En ligne : 922 |
| EFFICACITÉ (MODE ÉCO) | 98 |
| DURÉE DE SAUVEGARDE | 21 min |
| TENSION NOMINALE D’ENTRÉE | 230 V par défaut (200/208/220/230/240 V) |
| FACTEUR DE PUISSANCE D’ENTRÉE | Supérieur à 0,99 |
| PLAGE DE FRÉQUENCE D'ENTRÉE | 40-70 HZ |
| BYPASS INTERNE | Oui |
| TENSION D’ENTRÉE - MAX | 276 V |
| TYPE DE TENSION | AC |
| PHASE (SORTIE) | 1 |
| GESTION DES BATTERIES | Méthode de charge ABM ou à compensation de température (sélectionnable par l’utilisateur) test de batterie automatique Protection contre les décharges profondes reconnaissance automatique des modules batteries externes (EBM) |
| FONCTION ARRÊT AUTOMATIQUE | Oui |
| PUISSANCE EN VA | 5000 VA |
| CONTACT LIBRE DE POTENTIEL | Oui |
| PHASE (ENTRÉE) | 1 |
| CONTENU DU COLIS | Alimentation sans interruption guide de démarrage rapide Câble série Câble USB |
| NIVEAU DE BRUIT | Moins de 46 dB à 1 mètre |
| TYPE D’ALIMENTATION | 1 |
| GRAPHE D'AUTONOMIE | Afficher le graphique d’autonomie |
| INTERFACE UTILISATEUR | Afficheur à cristaux liquides graphique multilingue |
| QUANTITÉ DE BATTERIES | 20 |
| TENSION | 230 V |
| MODULE DE PUISSANCE DÉBROCHABLE SOUS TENSION | Non |
| PLAGE DE TEMPÉRATURE | 0 à 40 °C (32 à 104 °F) |
| INTERFACE ETHERNET | Non |
| COMMUNICATION PAR BUS DE TERRAIN | Port USB (conforme HID) Port Série RS-232 1 mini-bornier pour la mise hors tension à distance Bornier pour relais de sortie Contacts secs (2 sorties, une entrée, par optocoupleur, DB9) |
| HUMIDITÉ RELATIVE | 0-96 % sans condensation |
| KIT DE MONTAGE RACK | Non |
| FRÉQUENCE DE SORTIE | 50/60 HZ |
| AUTONOMIE À PLEINE CHARGE | 8 min |
| FRÉQUENCE PRIMAIRE - MIN | 40 HZ |
| PUISSANCE DE LA BATTERIE | 12 V / 7 AH |
| TYPE | Alimentation sans interruption |
| TENSION DE SORTIE NOMINALE | 230 V par défaut (200/208/220/230/240 V) |
| EMPLACEMENT CARTE D’EXTENSION | Un logement pour carte de communication en option |
| PLAGE DE LA TENSION D'ENTRÉE | 176-276 V (120-276 V avec déclassement) |
| FRÉQUENCE NOMINALE | 50/60 HZ |
| FRÉQUENCE PRIMAIRE - MAX | 70 HZ |
| ALTITUDE | 3 000 m |
